20Khz seramika matritsa kompozitsiyalarini rotatsion ultratovushli ishlov berish

Kirish:

Yaqinda ultratovushli frezalash jarayoni ommalashdi.

Ultrasonik frezelemeyangi paydo bo'lganultratovushli ishlov berishhar xil qattiq va mo'rt materiallarni qayta ishlashga qodir bo'lgan texnologiya. Bu oddiy shaklli vositalardan foydalanadi va tezkor prototiplarda qatlamli ishlab chiqarish g'oyasiga asoslangan. Qattiq va mo'rt materiallarni qayta ishlash uchun qatlamli olib tashlashdan foydalaniladi. Ish qismlari orasidagi so'l kuch kichik bo'lgani uchun asbob yo'qotilishini sotib olish va uni qoplash mumkin va murakkab uch o'lchovli konturlarni qayta ishlash xususiyatlari amalga oshirilishi mumkin.

Ultratovush generatori ma'lum bir quvvat bilan elektr energiyasini ultratovush chastotali elektr tebranishiga aylantiradi va konvertor orqali ultratovush tebranishini mexanik tebranishga aylantiradi. Bu vaqtda amplituda kichik bo'lib, lubing tayoqchasi uchida mahkamlangan asbob amplitudasi amplituda kengaytiruvchi novda bilan 0,01-0,15 mm gacha oshiriladi. Ishlov beradigan suyuqlikda to'xtatilgan zarrachalarni kesish va ishlov berishga erishish uchun ishlov beriladigan qismning sirtini maydalash uchun asbob uchi yuzasining ultratovushli (16 ~ 25kHz) tebranishidan foydalaning.

Ushbu jarayon shisha, keramika, yarimo'tkazgichlar, toshlar va olmoslar singari turli xil mo'rt metall materiallarni qayta ishlashga yaroqlidir. Teshiklar, bo'shliqlar va sirtlarning turli xil murakkab shakllarini qayta ishlashi mumkin. Qayta ishlangan sirt qoldiq stressga ega emas, shikastlanish qatlami yo'q, ishlov berishning yuqori aniqligi, ishlov berish jarayoniga qadar o'lchov aniqligi, kichik stress, kichik issiqlik ta'siri va ingichka deformatsiyalangan qismlarni, masalan, ingichka beton va ingichka qismlarni qayta ishlashga imkon beradi. asosan aniq CNC dastgohlari va CNC ishlov berish markazlarida ishlatiladi. "Qattiq, mo'rt, yopishqoq" va boshqa maxsus materiallar va kompozitsion materiallar uchun burg'ulash (mikro tuynuk, chuqurlik), frezalash, silliqlash, honlama va boshqa ishlov berish usullarini bajarish mumkin.

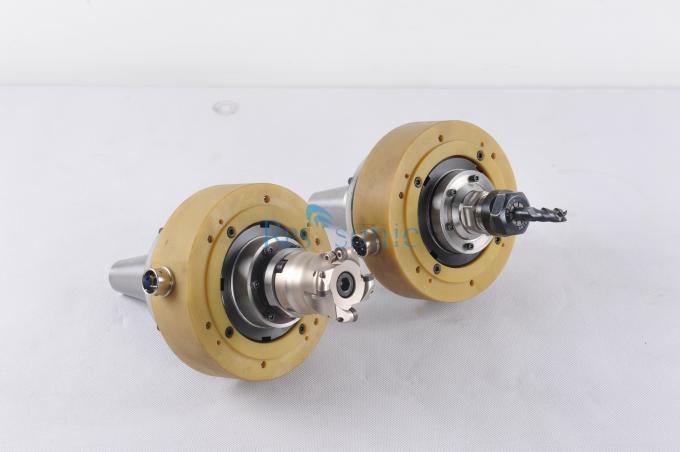

Ultrasonik tebranish aylanadigan shox

Ultrasonik aylanadigan tebranuvchi shox ushlagichi yuqori tezlik, uglerod cho'tkasi yo'q, rulmansiz, parvarishsiz va uzluksiz ishlashning afzalliklariga ega. U ultratovush chastotasini avtomatik ravishda kuzatib borish va shoxni eng yaxshi rezonans nuqtasida ushlab turish xususiyatlariga ega. Ultrasonik aylanadigan tebranish shoxi ushlagichi asosiy valga ulangan va (tovush, elektr va texnika) orqali energiyani konversiyasini amalga oshirish uchun ultratovushli energiya sounder bilan hamkorlik qiladi. Shu bilan birga, shox aylanadi va shoxga soniyasiga 20000 dan 50.000 martagacha yuqori chastotali tebranish qo'shiladi, materialning yuzasi maydalangan bo'lib, mikro izlar hosil qiladi, bu ishlov berilgan sirt qoldig'ini osongina olib tashlaydi. material.

Bu qarshilikni kamaytirish, sirt yaxlitligini yaxshilash, dastgohlarni o'zgartirish va korxonani modernizatsiya qilish uchun har qanday oddiy va CNC CNC rotatsion ishlov berish dastgohlarining ish millariga o'rnatiladigan ideal mahsulotdir.

Ultratovushli rotatsion tebranishni qayta ishlashning afzalliklari

★ oddiy o'rnatish

★ Qayta ishlangan materiallarning sirt yaxlitligini yaxshilang

★ Asbobning ishlash muddatini uzaytiring

★ Sovuq frezalashni amalga oshiring

★ Asbobni qayta ishlash jarayonida frezeleme qarshiligini kamaytiring

★ Qayta ishlangan materiallar sirtidagi qoldiq stressni kamaytiring

★ Yuqori tezlikda ishlaydigan dastgohlarni qayta ishlash past tezlikli dastgohlar ishlatilganda amalga oshirilishi mumkin

★ Qayta ishlash samaradorligini oshirish

★ JT, BT, HSK, tekis tutqich va boshqa texnik xususiyatlar foydalanuvchi dastgohi shpindeliga muvofiq sozlanishi mumkin
