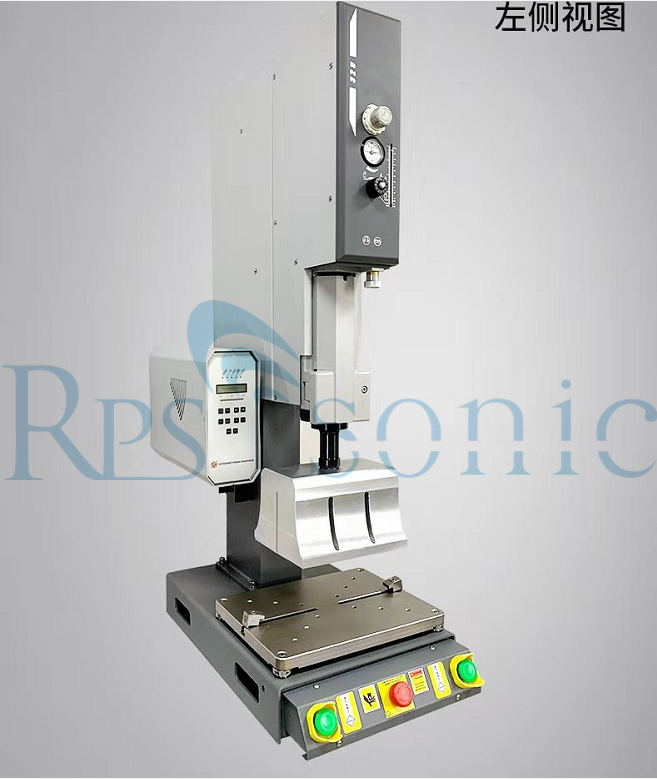

15khz yuqori aniqlikdagi ultratovushli payvandchi va plastik payvandlash eritmasi uchun asboblar

A. ultratovushli payvandlash printsipi

Ultrasonik plastmassa payvandlash yuqori chastotali, vertikal harakatni ishlatib, issiqlik va termoplastik material oqimini biriktirilgan qismlarning interfeysida hosil qiladi. Energiya etkazib berish to'xtatilgandan so'ng bosim ushlab turilib, o'zaro to'qilgan plastmassani birikma joyida qayta qotib, qismlarni bir hil yoki mexanik bog'lanish bilan mustahkamlaydi. Ushbu jarayon an'anaviy yopishtiruvchi yoki mexanik biriktirgichlardan farqli o'laroq, ekologik toza yig'ish vositasini taklif etadi.

Shuning uchun sonik payvandlash tebranish manbaiga juda o'xshaydi. Bu erda yonma yozuv. Vibratsiyali payvandlashning ikki turi mavjud: chiziqli va eksenel. Eng keng tarqalgan - bu chiziqli tebranish. Bunday holda, ishqalanish chiziqli, oldinga va orqaga harakat bilan hosil bo'ladi. Biroq, eksenel yoki orbital tebranish bilan payvandlash tartibsiz shakldagi plastik materiallarni payvandlashga imkon beradi. Umuman olganda, tebranish bilan payvandlash, xuddi sonik payvandlash kabi, juda tez sur'atlarda kuchli, bosim o'tkazmaydigan bo'g'inlarni yaratishga qodir. Sonikli payvandlash katta yoki kichik ish uchun ideal. Bundan tashqari, uni qo'llashda ishonchli va aniqs.Ishlab chiqarish jarayonida ultratovushli payvandlash osonlikcha avtomatlashtirilishi mumkin, bu ishlab chiqarish uchun zarur bo'lgan odam soatini qisqartiradi va yopishtiruvchi va mahkamlagichlarga bo'lgan ehtiyojni yo'q qiladi. Bundan tashqari, u juda tez davolanadi, ko'pincha bir soniyadan kam vaqt ichida va toza, qattiq muhr hosil qiladi.

B. funktsiyasi

1. Chastotani avtomatik ta'qib qilish: aqlli boshqaruv tizimi, chastotani avtomatik kuzatish.

2018-04-02 121 2. amplituda sozlang : amplituda sozlash cheksiz, amplituda ko'payadi va kamayadi 5%;

3. aqlli himoya: chastotani ofsetdan himoya qilish, chiqishni haddan tashqari yuklanishdan himoya qilish, qolipga zarar etkazishdan himoya qilish;

4. elektr komponentlari: mashinaning barcha pnevmatik komponentlari va asosiy elektron komponentlari Germaniya va Yaponiyadan keltirilgan;

5. fyuzelyaj tuzilishi: mashinaning ramkasi maxsus po'lat konstruktsiyani qabul qiladi va aniq quyma alyuminiy CNC ishlov berish bilan ishlov beriladi, ramka aniqroq va barqarorroq

S parametr:

Murakkab in'ektsiya shaklini qo'shish uchun termoplastik ehtiyot qismlar, ultratovushli payvandlash uskunalari payvandlanadigan qismlarning aniq xususiyatlariga mos ravishda osongina moslashtirilishi mumkin. Qismlar sobit shakldagi uyaning o'rtasida joylashgan (anvil) va a sonotrode (shox) transduserga ulangan va ~ 20 kHz past amplituda akustik tebranish chiqadi.Plastikalarni payvandlashda ikki qismning interfeysi eritish jarayonini konsentratsiyalash uchun maxsus ishlab chiqilgan. Materiallardan biri odatda ikkinchi plastik qism bilan aloqa qiladigan uchli yoki yumaloq energiya direktoriga ega. Ultrasonik energiya qismlar orasidagi nuqta aloqasini eritib, bo'g'in hosil qiladi. Ushbu jarayon yaxshi avtomatlashtirilgan alternativ yopishtiruvchi, vintlardek yoki tezkor dizaynlar. Odatda u kichik qismlar bilan ishlatiladi (masalan, uyali telefonlar, maishiy elektronika, bir martalik tibbiy asboblar, o'yinchoqlar va boshqalar), lekin u kichik avtomobil asboblar klasteri kabi katta qismlarda ishlatilishi mumkin. Ultratovush bilan metallarni payvandlashda ham foydalanish mumkin, lekin odatda ingichka, egiluvchan metallarning kichik choklari bilan cheklanadi, masalan, alyuminiy, mis, nikel. Avtoulovning shassisini payvandlashda yoki a qismlarini payvandlashda ultratovush ishlatilmaydi velosiped zarur quvvat darajalari tufayli birgalikda.

Ilova:

Ultratovushli payvandlash qismlarni alohida qolipga solishga va keyinchalik bir nechta bo'linmalarni birlashtirishga imkon beradi, bu esa murakkab qismni yaratadi. Bu juda aniq va past ifloslangan jarayon bo'lib, uni ko'plab sohalarda, shu jumladan aerokosmik, avtomobilsozlik, kompyuter, iste'mol tovarlari, elektrotexnika, tibbiyot va qadoqlash kabi turli xil ilovalarda ishlatiladigan qismlar uchun ideal jarayonga aylantiradi.

Ultrasonik payvandlash quyidagi kabi buyumlarni ishlab chiqarishda qo'llaniladi:

• O'chirish sxemalari va simlar
• Fleshli disklar va kompyuter disklari
• Asbob panellari va dvigatel qismlari
• Tibbiy filtrlar va quvurlar
• Shlangi va ichimlik idishlari
