Ultratovush transduserlari uchun yuqori chastotali mos ultratovush impedans analizatori

Qanday Ultrasonik transduserning ishlashini baholash uchun?

Ultratovushli tebranish tizimining ishlashini baholash uchun ikki jihatdan tahlil qilish kerak: parametrlar va qabul qilish egri chiziqlari:

1) parametrlar:

Empedans analizatori yordamida piezoelektrik keramik plitalar, piezoelektrik transduserlar va butun tebranish tizimlari (transduserlar ortiqcha shoxlar, qoliplar) kabi turli xil qurilmalarning ish faoliyatini baholash mumkin. Ultratovushli asbob uskunalarini impedans analizatori bilan tahlil qilish, eng muhim parametrlari quyidagicha:

Fs: Mexanik rezonans chastotasi, ya'ni tebranish tizimining ishlash chastotasi dizayndagi iloji boricha kutilgan qiymatga yaqin bo'lishi va quvvat manbai ish nuqtasiga to'g'ri kelishi kerak.

Tozalash mashinasi uchun vibratorning rezonans chastotasi qanchalik yuqori bo'lsa, shuncha yaxshi bo'ladi.

Plastik payvandlash yoki ultratovushli ishlov berish uchun, agar shox yoki qolip dizayni asossiz bo'lsa, vibratorning rezonans chastotasi ish joyidan chetga chiqadi.

R1: Dinamik qarshilik, piezoelektrik vibratorlarning seriyali qarshiligi, qanchalik kichik bo'lsa, xuddi shu qo'llab-quvvatlash sharoitida yaxshiroq bo'ladi. Vibrativlarni tozalash yoki payvandlash uchun bu odatda o'rtasida5 "va 20". Agar u juda katta bo'lsa, tebranish moslamasi yoki tebranish tizimida elektronning mos kelmasligi yoki konversiyaning past samaradorligi va vibratorning qisqa muddati kabi muammolar bo'ladi.

Qm: o'tkazuvchanlik egri usuli bilan aniqlangan mexanik sifat koeffitsienti, Qm = Fs / (F2-F1), hQm qanchalik baland bo'lsa, shuncha yaxshi, chunki Qm qanchalik baland bo'lsa, vibrator samaradorligi shuncha yuqori bo'ladi; ammo Qm quvvat manbaiga to'g'ri kelishi kerak, Qm qiymati juda yuqori Quvvat manbai mos kelmaydi.

Vibratorni tozalash uchun Qm qiymati qancha yuqori bo'lsa, shuncha yaxshi bo'ladi. Umuman aytganda, tozalovchi vibratorning Qm 500 dan 1000 gacha bo'lishi kerak. Agar u juda past bo'lsa, vibrator samaradorligi past bo'ladi. Agar u juda baland bo'lsa, quvvat manbai bilan mos kelmaydi.

Ultratovushli payvandlash yoki ishlov berish uchun vibratorning o'zi Qm qiymati odatda 500 ~ 1000 atrofida va butun tizim 1500 ~ 3000 ga teng. Agar u juda past bo'lsa, tebranish samaradorligi past bo'ladi, lekin u juda yuqori bo'lishi mumkin emas, chunki Qm qanchalik baland bo'lsa, shunchaki ishchi o'tkazuvchanlik kengligi tor bo'ladi, quvvat manbai bilan mos kelish qiyin, ya'ni quvvat manbai qiyin rezonansli chastota nuqtasida ishlash uchun, va qurilma ishlay olmaydi.

KT: Erkin sig'im, piezoelektrik qurilmaning sig'imi qiymati 1 kHz. Ushbu qiymat raqamli sig'im o'lchagich bilan o'lchangan qiymatga mos keladi. Ushbu qiymat haqiqiy statik sig'im C0, C0 = CT-C1 ni olish uchun dinamik kondensator C1ni chiqarib tashlaydi. Foydalanishda indüktans bilan C0 muvozanatini saqlang.

Kir yuvish mashinasi yoki ultratovushli ishlov berish mashinasining sxemasini loyihalashda C0 ni to'g'ri muvozanatlash elektr ta'minotining quvvat omilini oshirishi mumkin. Induktor balansidan foydalanishning ikkita usuli mavjud: parallel sozlash va ketma-ket sozlash.

Fp: rezonansga qarshi chastota, piezoelektrik vibratorning parallel tarmog'ining rezonans chastotasi. Ushbu chastotada piezoelektrik vibratorning impedansi Zmax eng katta hisoblanadi. Agar anti-rezonans impedans Zmax past bo'lsa, vibratorda muammo bor.

2) Grafika

Empedans analizatori besh turdagi koordinatalarning xarakteristik diagrammalarini taqdim etadi va logarifmik xarakteristikalar diagrammasi piezoelektrik moslamalarni aniqlashda muhim ahamiyatga ega. Piezoelektrik vibrator yoki tebranish tizimining tebranish ko'rsatkichlari nisbatan intuitiv va amaliy bo'lgan logaritmik grafika bo'yicha to'g'ridan-to'g'ri baholanishi mumkin.

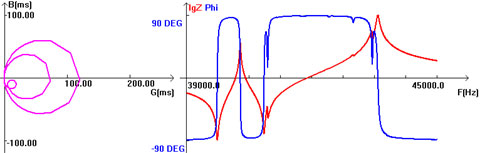

Oddiy sharoitlarda kirish doirasi va o'tkazuvchanlik egri chizig'i quyidagi rasmda ko'rsatilgandek.

Ishlash:

Qabul qilish doirasi bitta doiradir va logaritmik grafada faqat minimal va maksimal qiymatlar juftligi mavjud:
